WLAN Pi (https://www.wlanpi.com/) は Raspberry Pi を使った Wi-Fi 分析用のガジェットです。
Mac 用の Wi-Fi Explorer で有名な Intuitibits 社の @adriangranados さんなどが開発を行っており、GitHub で公開されています。WLAN Pi · GitHub
通販(WLAN Pi M4 — BadgerWiFi)もあるのですが、£450.00 と円安で9万円ほどになりつらいので Raspberry Pi4 とディスプレイ、ケースを買って手ごろな WLAN Pi R4 を自作します。
用意するもの
Raspberry Pi4 4GB(¥10,000)
Amazon | 【国内正規代理店品】Raspberry Pi4 ModelB 4GB ラズベリーパイ4 技適対応品【RS・OKdo版】 | Raspberry Pi | ベアボーンPC 通販
Raspberry Pi 用液晶ディスプレイ(¥3,000)
Amazon.co.jp: TOP1 Raspberry Pi用1.44インチLCDディスプレイHAT、128×128解像度画面、SPIインターフェースを備えたRGB 65Kカラフルモニター、SPIインターフェースを介して通信する組み込みコントローラー : パソコン・周辺機器
薄型アルミ合金パッシブ冷却金属ケース(¥3,000)
Amazon.co.jp: Geekworm Raspberry pi 4(ラズベリーパイ4モデルB) CNC超薄型アルミ合金パッシブ冷却金属ケース、ラズパイ4モデルBのみに適用 : パソコン・周辺機器
Micro SDカード(¥2,000)
何でもいいです。パケットキャプチャを保存したかったので大きめにしました。
Amazon | KIOXIA(キオクシア) 旧東芝メモリ microSD 128GB UHS-I対応 Class10 microSDXC (転送速度50MB/s) 国内サポート正規品 メーカー保証3年 KTHN-MW128G | KIOXIA | microSDカード 通販
適当な USB Wi-Fi アダプター
Supported Wi-Fi adapters | User Guide (wlanpi.com)
適当な AC アダプター
家にあったものを使ったのでプライスレス。
合計 18,000円 + α
Wi-Fi アダプターと AC アダプターを買っても2万円程度で収まると思います。(2024/04 時点)

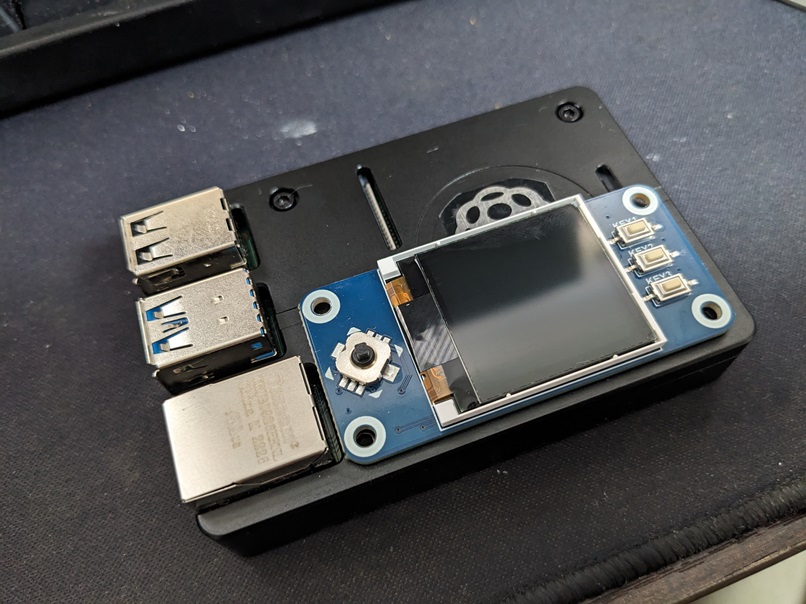

液晶なんかは GPIO に刺しただけなので、見た目が気になる方はケースに入れたほうがいいと思います。 WLAN Pi M4 Case — BadgerWiFi

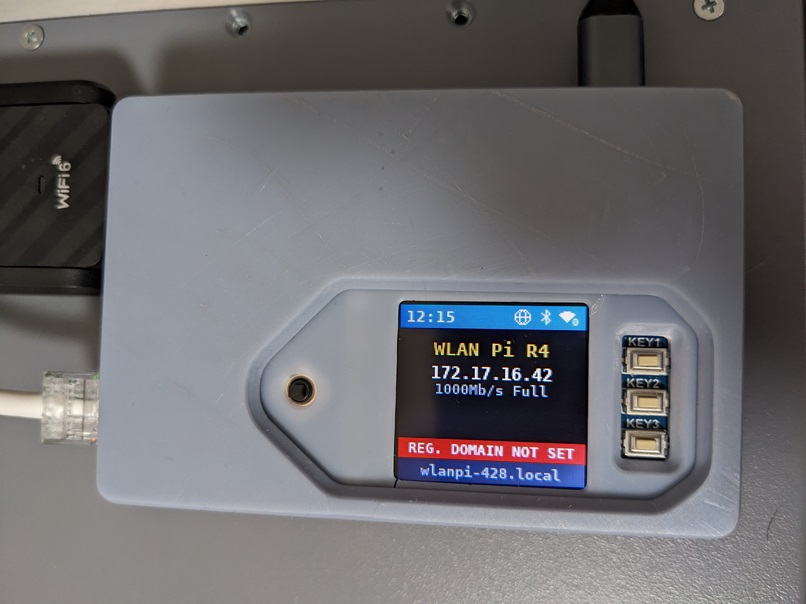

今回は3D プリンターの STL を配布されてる方がいたので、こちらを使いました。
WLAN Pi R4 Fascia (Essentials) by nickjvturner | Download free STL model | Printables.com
セットアップ
基本的には Raspberry Pi の要領で組み立てて、SD カードに配布されているイメージ(WLAN Pi · GitHub)を焼くだけです。

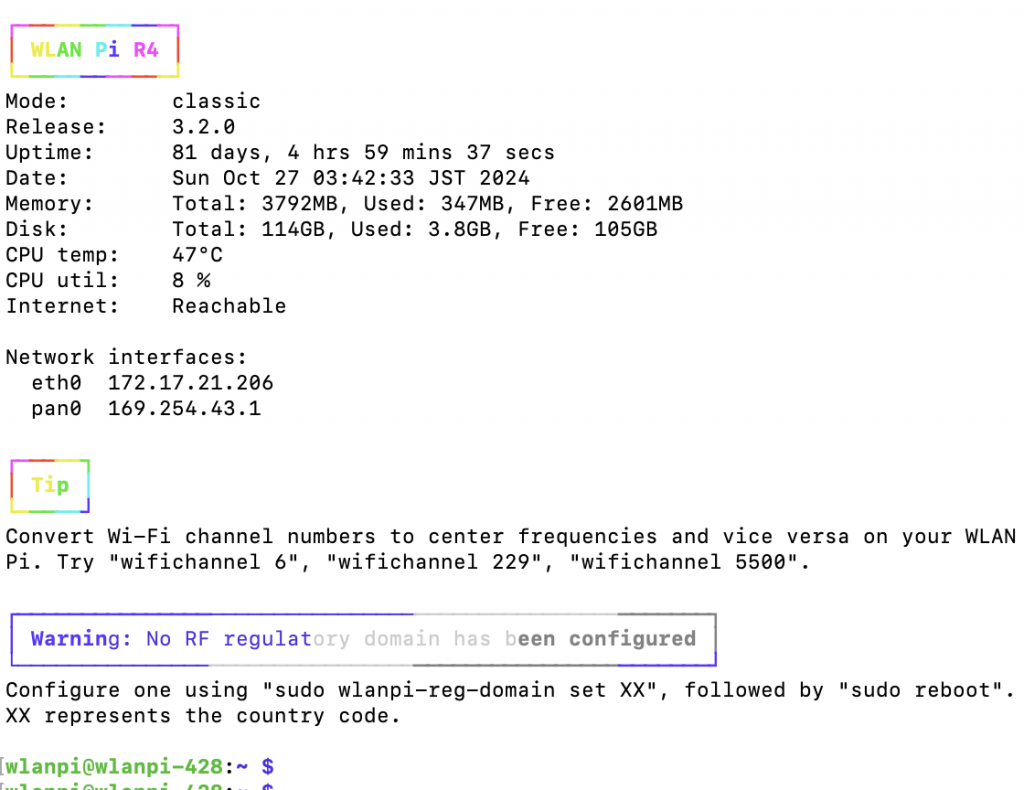

デフォルトユーザーとパスワードは wlanpi/wlanpi です。デフォルトで SSH Server が有効になっています。
使い方
ディスプレイに IP アドレスが表示されるのでブラウザでアクセスします。
Speedtest
スピードテストが行えます。詳細なものと2種類あります。
ラズベリーパイのスペックがへぼいので、ハードウェア的な上限に当たるかもしれませんが、CPU使用率が出るので参考になると思います。

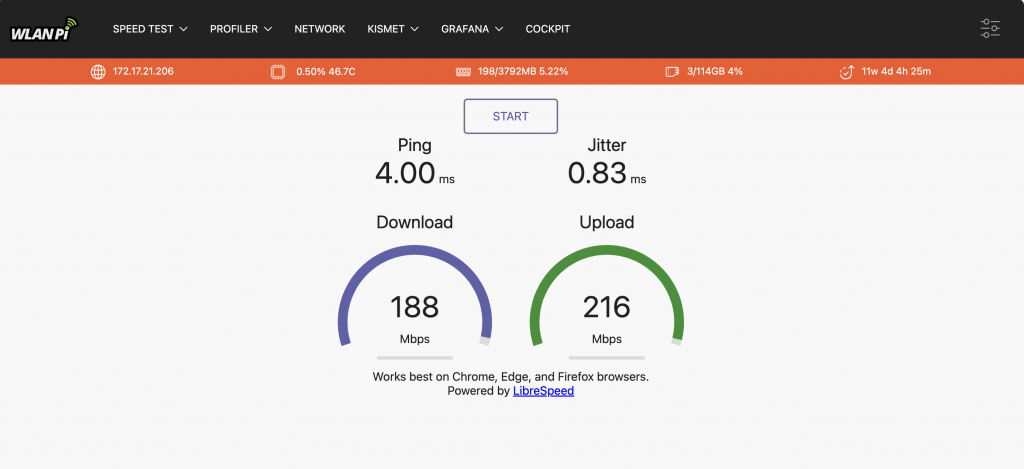

標準版

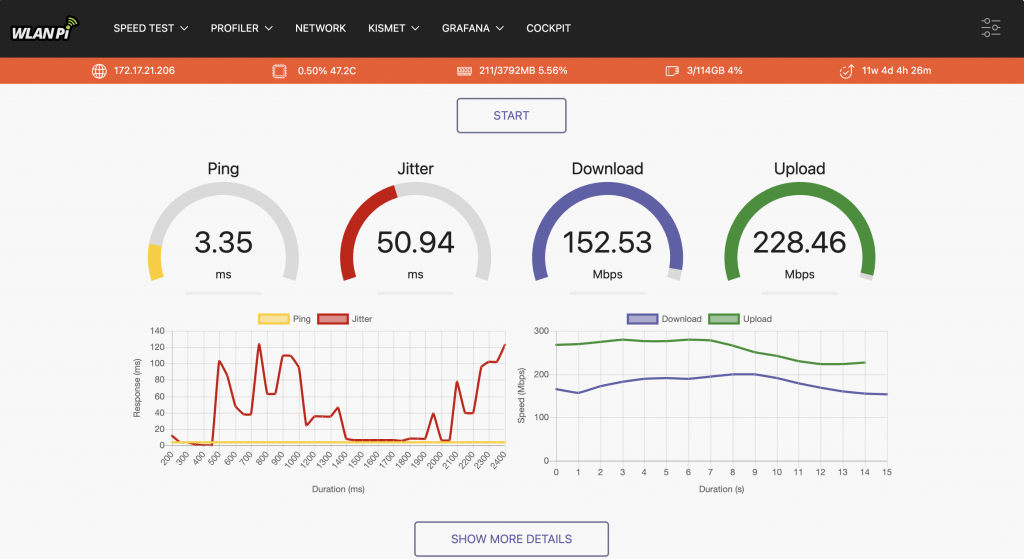

詳細版
ちなみに iperf も入ってるので ssh からも使えます。

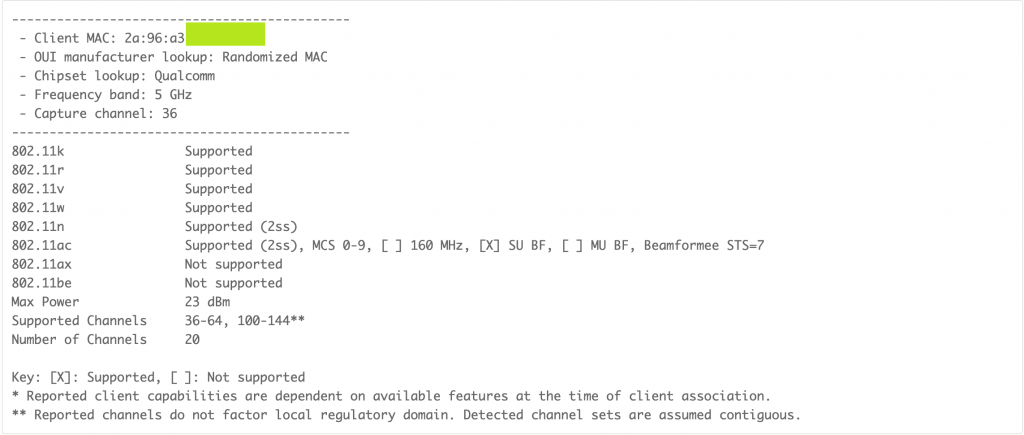

WLAN Pi Profiler
Profiler は Wi-Fi 端末の対応機能を分析するツールです。端末の 802.11n/ac/ax/be といった対応規格や802.11k/r/v/w などのサポート状況、Spatial Stream や MCS の対応状況、サポートされる 5GHz のチャネルなどを確認できます。

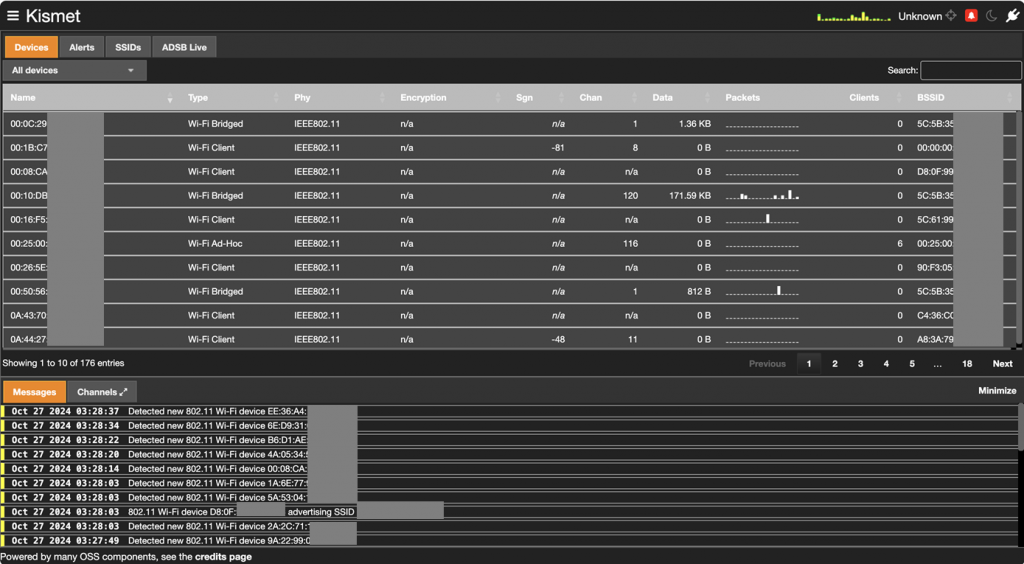

kismet
スニファーです。デバイスや SSID のリストを表示できます。
初回ログイン時にユーザー名とパスワードの設定が出てきます。
その他 Grafana で WLANPi のヘルス状態が見れたり、リモートで PCAP をとったり、サーバーモードで DHCP サーバーやコンソールサーバーとして使うことも可能です。
